Test EMC de surtension; Qu'est-ce que le test EMC de surtension (surtension)?

Avec le développement rapide de la technologie, les appareils électroniques jouent un rôle de plus en plus important dans nos vies.Nous ne pouvons pas ignorer que les équipements électroniques peuvent rencontrer divers effets d'interférences électromagnétiques (EMI) pendant le fonctionnement normalAfin d'assurer le fonctionnement normal des équipements électroniques, l'essai EMC surge (surge) a été mis en place.

Tout d'abord, apprenons à connaître le test EMC surge (surge).

Qu'est-ce que le test EMC par surtension (surge)?

Le test surge (SURGE) EMC est un test important utilisé pour détecter la capacité anti-interférence des équipements électroniques sous des fluctuations instantanées de tension.éclairs et autres phénomènes pouvant se produire dans l'environnement réel pour tester la capacité de survie des équipements dans des environnements électromagnétiques difficilesPar exemple, si l'équipement électronique peut continuer à fonctionner normalement après un coup de foudre.

Dans le test de compatibilité électromagnétique EMC, il y a un test appelé test de surtension.

L'essai de surtension électromagnétique est une méthode d'essai utilisée pour tester si l'équipement électronique peut résister aux tensions transitoires du réseau électrique.Les essais de surtension électromagnétique sont généralement effectués conformément à la norme internationale IEC 61000-4-5..

Lors des essais de surtension EMC, l'équipement d'essai est exposé à des tensions transitoires qui simulent le réseau électrique pour simuler des surtensions soudaines dans le réseau électrique.Ces surtensions peuvent être causées par des coups de foudre., défaillances du réseau électrique, interrupteurs de courant, etc., et peuvent endommager l'équipement ou interférer avec son fonctionnement normal.

Quel est donc le but de l'essai EMC surgissement (surge)?

Tout d'abord, grâce à l'essai surge (surge) EMC, les performances de compatibilité électromagnétique (EMC) des équipements électroniques peuvent être évaluées.La compatibilité électromagnétique désigne la capacité d'un équipement électronique à fonctionner normalement dans un environnement spécifique sans causer d'interférences nocives à d'autres équipements.Deuxièmement, le test surge (surge) EMC peut aider les concepteurs d'équipements électroniques à détecter les éventuels défauts dans la conception ou le processus de production de l'équipement,améliorer ainsi la fiabilité et la stabilité de l'équipement.

Normes d'essais de surtension électromagnétique

1. Équipement électrique et électronique: GB/T17626.4-2006, IEC61000-4-5: 2001;

2- équipement de technologie de l'information: GB/T17618-2015, CISPR24: 2010;

3. appareils électroménagers, outils électriques et appareils similaires: GB/T4343.2-2009, CISPR14-2: 2008;

4. Équipement électrique pour mesure, contrôle et laboratoire: GB/T18268.1-2010, CEI61326-1:2005;

5Les équipements de transport ferroviaire: GB/T24338.4-2018, GB/T25119-2010, GB/T24338.6-2018, GB/T24338.5-2018;

6- équipement médical d'ingénierie: GB4824-2013, CEI CISPR11: 2010;

7. contrôleur programmable: GB/T15969.2-2008, CEI61131-2: 2007;

8- équipement informatique: GB/T9813.1-2016, GB/T9813.2-2016;

9. les équipements photovoltaïques: CGC/GF004: 2011 (CNCA/CTS0004-2009A), NB/T32004-2013, CGC/GF037: 2014 (CNCA/CTS0001-2011A);

10Système de transmission électrique réglable en vitesse: GB12668.3-2012, CEI61800-3: 2004;

11- équipement pour éoliennes: NB/T31004-2011;

12- Relais de mesure et dispositifs de protection: NB/T31004-2011.

La norme principale pour les essais de surtension électromagnétique est la CEI 61000-4-5, qui stipule les performances de compatibilité électromagnétique que les équipements doivent avoir en cas de surtension soudaine (c.-à-d.surge) dans le système d'alimentation.

En plus de la CEI 61000-4-5, il existe un certain nombre d'autres normes d'essai de surtension EMC, notamment:

1.ANSI C62.41: Cette norme convient aux essais de surtension et de résistance des transformateurs dans les systèmes d'alimentation.

2. EN 61000-6-1 et EN 61000-6-2: Ces normes spécifient les méthodes et les exigences pour les essais EMC dans différentes conditions environnementales.

3. FCC Partie 18: Il s'agit de l'exigence d'essai EMC stipulée par la Federal Communications Commission des États-Unis et s'applique aux équipements électroniques non de consommation tels que les équipements industriels,équipement scientifique et médical.

4.VDE 0843: Il s'agit de l'exigence d'essai EMC prévue par l'Association allemande de l'électronique et de l'informatique, y compris les essais de surtension.

Ces normes jouent un rôle important dans les essais de surtensions EMC.Les fabricants d'équipements doivent effectuer des essais conformément aux normes de leur pays ou de leur région pour s'assurer que l'équipement répond aux exigences et réglementations correspondantes pendant l'utilisation..

Les essais de surtension électromagnétique utilisent généralement un générateur de surtension simulé pour injecter des impulsions de surtension dans l'équipement testé, puis détecter la réponse de l'équipement.

Les méthodes générales d'essai des surtensions EMC sont les suivantes:

1. Déterminer les exigences et normes d'essai EMC pour les équipements d'essai, tels que la CEI 61000-4-5.

2Préparez le générateur de surtension et l'équipement d'essai et connectez l'équipement d'essai à la ligne électrique simulée et au générateur de surtension.

3. Ajustez le générateur de surtension et réglez les paramètres d'essai correspondants, tels que la tension d'essai, la forme d'onde, la fréquence et le temps d'essai.

4Avant de commencer l'essai, vérifiez si l'équipement d'essai est correctement câblé et si il satisfait aux prescriptions de sécurité correspondantes.

5. Commencer l'essai, injecter des impulsions de surtension dans l'équipement d'essai et enregistrer la réponse de l'équipement d'essai, par exemple s'il y a une panne, si l'alimentation est interrompue, etc.

6. S'il y a un problème avec l'équipement d'essai, il est nécessaire de l'enquêter et de l'analyser afin de découvrir la cause du problème et d'effectuer les réparations et les améliorations nécessaires.

7. analyser et évaluer les résultats des essais pour déterminer si l'équipement d'essai satisfait aux exigences et normes EMC correspondantes.

8Sur la base des résultats des essais, ajuster et améliorer l'équipement si nécessaire jusqu'à ce que l'équipement d'essai puisse satisfaire aux exigences et normes EMC correspondantes.

Il convient de noter que les essais de surtensions EMC doivent être effectués dans un laboratoire ou une installation d'essai spécialisée afin d'assurer la stabilité et la répétabilité de l'environnement d'essai.Il faut veiller à la sécurité des équipements d'essai et du personnel d'essai pendant le processus d'essai., et les procédures et normes d'exploitation de sécurité correspondantes doivent être respectées.

Les critères d'essai des surtensions électromagnétiques sont généralement basés sur la norme d'essai utilisée, telle que la CEI 61000-4-5.

1Si l'équipement doit être en mesure de fonctionner normalement pendant l'essai et ne pas être affecté par des impulsions de surtension.

2. Si l'équipement échoue: si l'équipement échoue pendant l'essai, comme l'arrêt, le redémarrage, des données incorrectes, etc., cela signifie qu'il y a un problème avec les performances EMC de l'équipement.

3. Si la forme d'onde satisfait aux exigences: la forme d'onde de l'impulsion de surtension doit répondre aux exigences d'essai correspondantes, telles que le temps de montée, la durée, la tension de pointe, etc.

4. Limites de forme d'onde: si le dispositif ne peut pas supporter la forme d'onde de l'impulsion d'essai pendant l'essai, par exemple, la tension de pointe dépasse la tension maximale que le dispositif peut supporter,cela signifie qu'il y a un problème avec les performances EMC de l'appareil.

5. avant et après la limite de forme d'onde:il est nécessaire de vérifier l'état de l'équipement avant et après l'injection de l'impulsion de surtension pour déterminer si l'équipement est affecté par l'impulsion de forme d'onde..

Il convient de noter que les critères d'appréciation peuvent varier en fonction du but de l'essai, de l'équipement d'essai et de l'environnement d'essai.il est nécessaire de procéder à l'essai conformément aux normes d'essai correspondantes., et effectuer une évaluation et un jugement sur la base des résultats des essais.

Nécessité d'essais de surtensions EMC

Les produits électroniques qui échouent au test de surtension électromagnétique peuvent se détériorer, se réinitialiser, mal fonctionner ou s'éteindre lors de l'utilisation réelle, il faut donc effectuer des tests de surtension électromagnétique.

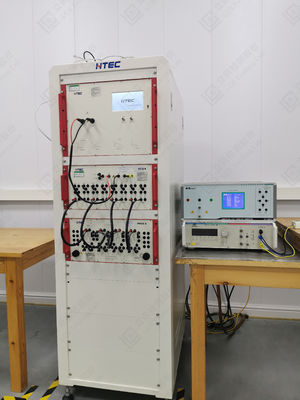

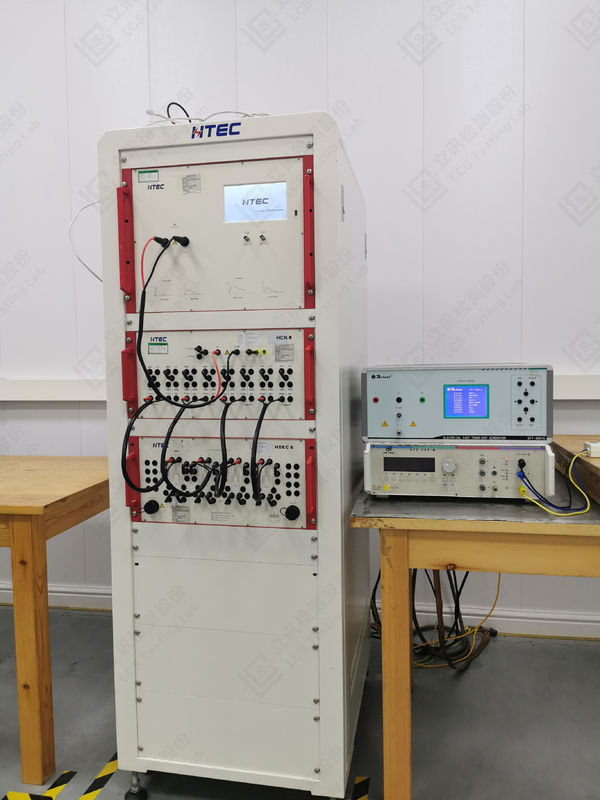

Équipement d'essai des surtensions EMC

1Générateur de simulation d' immunité.

2- Testeur de foudre.

3Générateur d' ondes synthétiques.

4Réseau d'accouplement triphasé

5Réseau de couplage de lignes de données

6- Testeur de foudre.

7.7Module d'essai de 4 KV

8. réseaux d'accouplement et de découplage

Précautions pour les essais de surtension électromagnétique

1Avant l'essai, assurez-vous d'ajouter des mesures de protection conformément aux prescriptions du fabricant.

2Le taux de test est une fois par minute, ce qui ne doit pas être trop rapide, afin de fournir un processus de récupération de performance pour le dispositif de protection.le phénomène des coups de foudre dans la nature et la commutation de grands interrupteurs dans les stations de commutation ne peuvent pas avoir des taux de répétition très élevés.

3Test, généralement faire 5 fois de polarité positive/négative.

4La tension d'essai doit augmenter progressivement de bas à haut pour éviter les artefacts dus aux caractéristiques non linéaires du volt-ampère.Veiller à ce que la tension d'essai ne dépasse pas les prescriptions de la norme du produit afin d'éviter des dommages inutiles.

Quelles sont les différences entre les tests de surtension et les tests de coups de foudre?

(1) Quelle est la différence entre l'essai transitoire ES et l'essai de sursaut éclair?

Les ondes de foudre font partie des tests EMC. Les ondes de foudre se réfèrent à la haute tension instantanée générée sur les lignes électriques, les lignes de signal et les lignes de contrôle par les coups de foudre.La TVS est généralement utilisée pour la supprimer..

2) Quelles sont les différences et les liens entre les deux éléments expérimentaux "courant d'impulsion" et "surge" dans l'essai EMC?

1Le courant d'entrée décrit un courant instantané de grande puissance. Généralement, il se réfère au courant de grande puissance généré à l'intérieur d'un appareil électrique pendant un moment quand il est alimenté.Cela se reflète principalement dans les charges inductives et capacitivesLa charge inductive représente le moteur. le moment où le moteur démarre, c'est équivalent à un court-circuit, et le courant est assez grand,parce que la résistance et l'inductivité des enroulements du moteur sont très faiblesLes charges inductives telles que les condensateurs sont équivalentes à des courts-circuits au moment où ils sont allumés.et le courant est théoriquement infini à ce momentEn outre, au moment où une lampe fluorescente est allumée, elle nécessite une tension instantanée élevée et un courant important pour ioniser la vapeur de mercure à l'intérieur du tube de la lampe.

2Une surtension peut décrire le courant ou la tension (la plupart du temps, elle se réfère à la tension).une tension élevée instantanée est générée sur le réseau électrique et appliquée aux équipements électriques.

3. contact: lorsque le moteur est éteint, il y a à la fois un courant d'impact et une surtension.

3) La différence entre une surtension et un coup de foudre

1. Propriétés différentes

1Surge: C'est une valeur de pic instantanée dépassant la valeur stable, qui inclut la tension de surge et le courant de surge.

2. Coup de foudre: Lorsque la foudre frappe, le courant électrique traverse les personnes, le bétail, les arbres, les bâtiments, etc., causant des blessures ou des dommages.

2Différentes causes

1. Surge: C'est une impulsion violente qui se produit en seulement quelques millionièmes de seconde. Les causes possibles de surtensions incluent des équipements lourds, des courts-circuits, des commutations de puissance ou de grands moteurs.

2. Coup de foudre: une décharge rapide entre une partie de la couche de nuage chargée et une autre partie de la couche de nuage avec un type de charge différent, ou la couche de nuage chargée sur la terre.

3Différentes caractéristiques

1Surge: Les produits contenant des dispositifs de blocage de surge peuvent absorber efficacement une énergie soudaine énorme pour protéger les équipements connectés contre les dommages.

2- Coup de foudre: le processus de décharge rapide produit des éclairs puissants et est accompagné de bruits forts; lorsque des éclairs se produisent, des charges sont généralement générées,avec la couche inférieure étant l'électricité négative et la couche supérieure étant l'électricité positiveLes charges positives sont également générées sur le sol, qui se déplacent avec les nuages comme une ombre.

3. Dans le test EMC, quels sont les facteurs qui influencent l'échec du test de surtension éclair?

Ajoutez des dispositifs de protection contre la foudre et des dispositifs anti-surge aux interfaces des lignes d'alimentation et de signal.tube de décharge de gaz de type TVS (diode de Zener)Les produits spécifiques de ces appareils ont leurs propres paramètres.Il est inutile de choisir un appareil qui ne peut pas protéger contre une telle tension élevéeVérifiez donc si les paramètres de l'appareil que vous choisissez sont corrects et s'il peut résister à une telle tension et à un tel courant.
