Épreuve INS de perturbation du bruit à haute fréquence
Introduction du test
L'essai INS de perturbation du bruit à haute fréquence appartient à l'essai de champ EMC,et son objectif de base d'essai est le même que celui de la norme internationale IEC 61000-4-4 (essai de groupe d'impulsions électriques rapides transitoires)Cette capacité de test sert principalement des clients liés au Japon et à certains pays asiatiques.
Épreuve INS de perturbation du bruit à haute fréquence
Cet essai consiste principalement à simuler les dispositifs de commutation du circuit, tels que les relais, etc. Lorsqu'ils sont allumés ou éteints, le courant du circuit changera rapidement.S'il y a des composants inductifs dans le circuit, le changement rapide de courant produira une interférence instantanée à haute tension.résonné et amplifié par IC à travers le câblage du câble d'alimentation et de la carte de circuit imprimé à l'intérieur de l'équipementAfin d'assurer la stabilité des produits électroniques pendant leur utilisation, il est nécessaire d'effectuer des essais anti-interférences (EMS) sur eux.Utilisation d'un générateur d'impulsions haute fréquence, plusieurs groupes de signaux d'impulsions sont directement appliqués sur les échantillons testés et la capacité anti-interférences des échantillons est évaluée sur la base des modifications des performances des échantillons antérieures,après et pendant l'essai.
Objets d'application de l'essai
Équipements électroniques tels que les panneaux de commande centraux
Normes communes
NECA TR-28: Indicateurs d'essai pour les testeurs de bruit à haute fréquence à ondes rectangulaires
JEM TR-177: Indicateurs d'essai pour les testeurs de bruit à haute fréquence à ondes rectangulaires pour machines et appareils électriques
JEC 0103_2005: Norme d'essai du circuit de régulation basse tension
Instruments d'essai
Générateur d'impulsions à haute fréquence

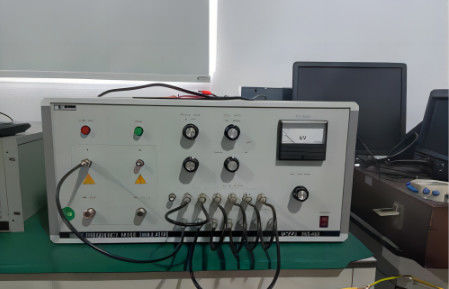

Générateur d'impulsions à haute fréquence
Données du modèle:
Modèle: INS-40A
Amplitude de l'impulsion de sortie (50Ω de charge): impulsion rectangulaire 0~2KVmax±10%
Amplitude de l'impulsion de sortie en circuit ouvert: impulsion rectangulaire 0~4KVmax±10%
Largeur d'impulsion: 50 ns à 1 μs (50Ω de charge, 50 ns de pas)
Temps de montée ≤1ns
Capacité de puissance de l'équipement testé:
Pour les appareils de commande électronique, la fréquence d'alimentation doit être supérieure ou égale à:
Pour les appareils de commande électronique, la fréquence de commande électronique doit être supérieure à:
Méthode d'essai
1. Connectez l'extrémité de sortie d'impulsion directement à l'extrémité d'entrée de puissance de l'échantillon testé par un câble coaxial de sortie.
Méthode d'essai INS de perturbation du bruit à haute fréquence
2. coopérer avec l'ensemble de la machine ou le substrat de connexion et utiliser la sonde de champ proche (champ électrique, champ magnétique) pour appliquer directement l'impulsion sur la coque de l'échantillon à 0 cm.
